Эффективный промышленный риформинг основан на стратегическом сочетании и точной загрузке каталитической системы первичного и вторичного риформинга для оптимизации конверсии газа и защиты оборудования. Первичные катализаторы инициируют превращение газообразных углеводородов в синтез-газ, а вторичные катализаторы завершают процесс автотермического риформинга. Эти катализаторы, обычно состоящие из никеля на подложке из оксида алюминия, загружаются в определенные верхние и нижние секции труб риформинга для управления термическим напряжением. В этой статье объясняется, как эти системы функционируют на предприятиях по производству химических удобрений, метанола и водорода.
Ключевые выводы:
Состав материала: В первичных и вторичных катализаторах парового риформинга обычно используется никель в качестве активного ингредиента и оксид алюминия в качестве структурной опоры, позволяющей выдерживать экстремальные температуры в печи.
Стратегии первичной загрузки: Чтобы оптимизировать эндотермическую реакцию, определенные первичные катализаторы (например, Z111-6YQ) загружаются в верхнюю часть трубы риформинга, а другие (например, CN-16YQ) помещаются в нижнюю часть.
Вторичная защита: В установках вторичного риформинга катализаторы верхней секции (например, Z205) действуют как физический и термический барьер, защищая катализаторы нижней секции от высоких температур и воздействия воздуха.
Варианты промышленного использования: эти комбинированные каталитические системы используются по всему миру для крупномасштабной конверсии газа на заводах по производству химических удобрений, метанола и водорода.

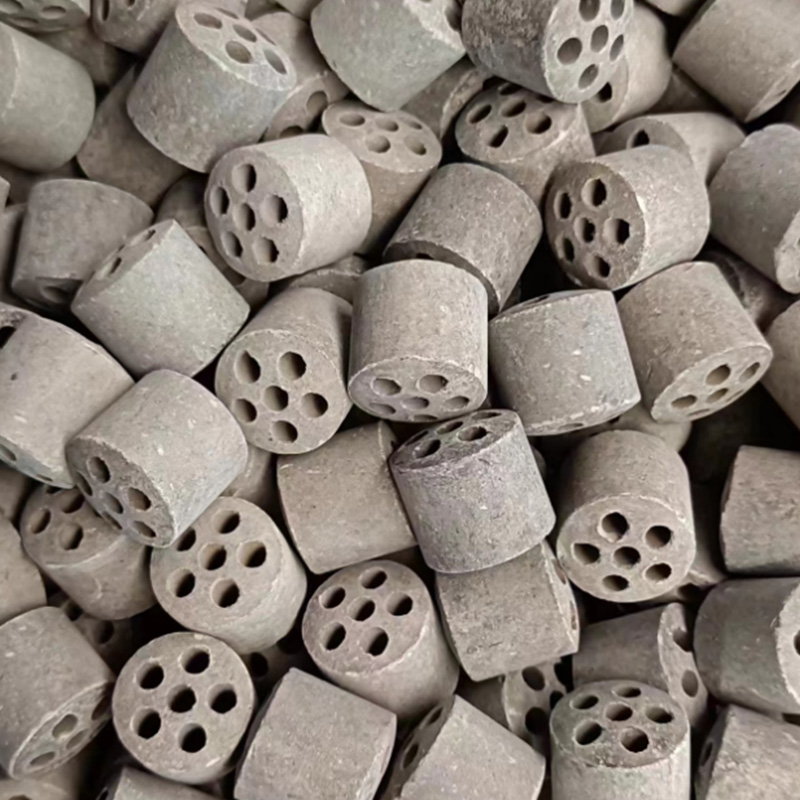

Чтобы понять, как действуют конкретные катализаторы, необходимо установить базовые химические принципы промышленного процесса парового риформинга. Паровой риформинг — это стандартный промышленный метод производства синтез-газа (синтез-газа) — важной смеси водорода и монооксида углерода — из газообразных углеводородов, таких как метан.
Это химическое превращение является сильно эндотермическим, то есть для продвижения реакции требуется постоянный и значительный приток внешнего тепла. В типичной промышленной установке углеводородное сырье смешивается с паром и проходит через трубы с внешним подогревом внутри печи первичного риформинга. Поскольку молекулярные связи в углеводородах очень стабильны, реакция требует экстремальных температур, чтобы протекать с коммерчески выгодной скоростью.
Без вмешательства простое применение тепла неэффективно и может привести к нежелательным побочным реакциям, таким как образование твердого углерода (коксование), которое загрязняет оборудование и останавливает производство. Катализаторы вводятся в эту среду для снижения энергии активации, необходимой для реакции. Обеспечивая специальную поверхность, на которой молекулы углеводорода и пара могут легче взаимодействовать, катализатор гарантирует, что преобразование в синтез-газ происходит эффективно, предсказуемо и при более низких температурах, чем это было бы необходимо в противном случае. Успех этого начального этапа конверсии определяет эффективность всего последующего химического завода.
Поскольку процесс парового риформинга включает в себя резкие температурные градиенты и изменение состава газа по мере прохождения смеси через печь, использование одного однородного катализатора редко бывает оптимальным. Компания Henan Kingway Technology Co., Ltd. поставляет систему катализаторов первичного вторичного риформинга, специально разработанную для удовлетворения различных физических и химических требований различных зон внутри трубы первичного риформинга.

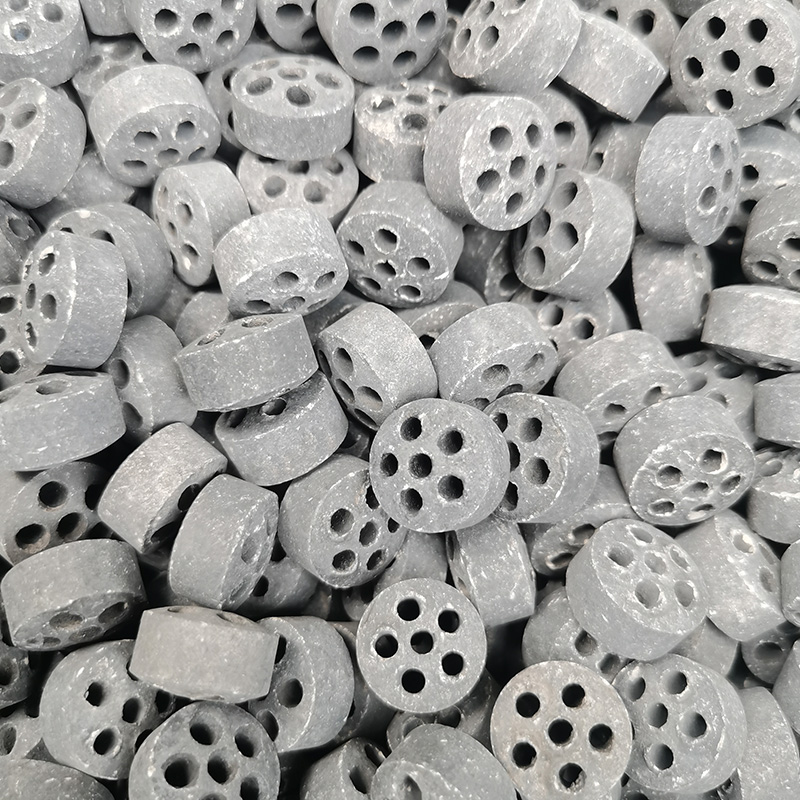

Отраслевой стандарт для этих первичных катализаторов основан на конкретной паре материалов: никель и оксид алюминия. Z111-6YQ и CN-16YQ компании Kingway представляют собой первичные катализаторы парового риформинга, в которых в качестве активного ингредиента используется никель, а в качестве несущей структуры — оксид алюминия. Никель выбран из-за его высокой каталитической активности в разрыве углеродно-водородных связей, а носитель из оксида алюминия обеспечивает необходимую механическую прочность и термическую стабильность, предотвращая разложение никеля при сильном нагреве в печи.
Чтобы максимизировать эффективность и срок службы катализатора, операторы установок используют стратегический метод загрузки, который делит трубу риформинга на отдельные секции.
Загрузка верхней секции: Катализатор Z111-6YQ обычно загружается в верхнюю секцию трубы первичного риформинга. Эта зона испытывает первоначальное воздействие смеси сырья и пара, что требует рецептуры катализатора, оптимизированной для начала эндотермической реакции и определенной тепловой динамики на входе в трубу.
Загрузка нижней секции: И наоборот, CN-16YQ загружается в нижнюю часть трубки. По мере опускания газовой смеси температура увеличивается и изменяется химический состав (содержание большего количества водорода и оксида углерода и меньшего количества непрореагировавшего метана). Катализатор нижней секции разработан таким образом, чтобы довести оставшуюся конверсию углеводородов до максимального термодинамического предела до того, как газ выйдет из установки первичного риформинга.
Первичный риформинг высокоэффективен, но термодинамически ограничен; он не может преобразовать 100% углеводородного сырья, не требуя непрактично высоких температур печи. Для переработки остаточного метана, выходящего из установки первичного риформинга, газ передается во вторичную установку риформинга. Эта зависимость требует применения другого класса катализаторов, способных осуществлять автотермический риформинг.
В установке вторичного риформинга в поток газа впрыскивается воздух или чистый кислород. Это вызывает частичное сгорание непрореагировавшего метана, экзотермическую (выделяющую тепло) реакцию, которая быстро повышает внутреннюю температуру. Это внутренне генерируемое тепло затем используется для окончательного эндотермического риформинга оставшихся углеводородов. Kingway поставляет Z205 и CN-20 в качестве вторичных катализаторов парового риформинга, чтобы облегчить именно этот процесс.
Введение кислорода создает исключительно суровую среду в верхней части установки вторичного риформинга, характеризующуюся сильным тепловым ударом и высокоскоростным потоком газа (размыв воздуха). Чтобы справиться с этим, вторичные катализаторы также загружаются стратегически. Z205 специально загружается в верхнюю часть установки вторичного риформинга. Его основная функция в этом положении — действовать как надежный физический и тепловой барьер. Поглощая основную нагрузку высоких температур и сопротивляясь абразивной силе раздувающего воздуха, Z205 с верхней загрузкой защищает катализатор CN-20, расположенный в нижней части, позволяя нижнему слою эффективно завершить окончательную конверсию синтез-газа без физического разрушения в начальной зоне сгорания.
Механические и химические механизмы катализаторов первичного и вторичного риформинга применяются на практике в секторе тяжелой химии. Сингаз, вырабатываемый этими каталитическими системами, служит основным строительным блоком для нескольких важнейших мировых товаров.
Kingway поставляет первичные и вторичные катализаторы риформинга непосредственно на заводы по производству химических удобрений, метанола и водорода. При производстве химических удобрений синтез-газ подвергается дальнейшей переработке для выделения водорода, который затем вступает в реакцию с азотом для синтеза аммиака. Аммиак является основным предшественником почти всех коммерческих азотных удобрений. Аналогичным образом, на заводах по производству метанола точное соотношение водорода и монооксида углерода, генерируемого катализаторами риформинга, каталитически синтезируется в жидкий метанол, жизненно важный промышленный растворитель и предшественник топлива.
Надежность стратегии загрузки катализатора напрямую влияет на время безотказной работы и производительность этих огромных установок. Демонстрируя масштабы промышленного применения, катализаторы первичного и вторичного риформинга Kingway использовались на более чем 60 установках по производству аммиака и метанола. Используя специальные конфигурации верхней и нижней загрузки как для первичной (Z111-6YQ / CN-16YQ), так и для вторичной (Z205 / CN-20) ступеней, эти установки могут поддерживать непрерывную конверсию газа в больших объемах, сводя к минимуму частоту остановок для технического обслуживания, необходимых для замены катализатора. На предприятиях, стремящихся оптимизировать свои более широкие химические процессы, эти системы риформинга часто оцениваются вместе с более широким портфелем решений Catalyst Oil And Gas .
В то время как стратегическая загрузка и надежный состав материалов повышают эффективность, промышленные катализаторы риформинга работают в условиях экстремальных нагрузок и подчиняются строгим эксплуатационным ограничениям.
Важное ограничение: производительность и срок службы катализатора не являются абсолютными; они сильно зависят от конкретных условий эксплуатации установки. Операторы установок должны активно управлять несколькими переменными, чтобы предотвратить преждевременный выход из строя катализатора:
Термическое спекание. Длительное воздействие температур, превышающих конструктивные пределы катализатора, может привести к слиянию активных частиц никеля (спеканию), что приведет к уменьшению доступной площади поверхности и снижению эффективности преобразования.
Отравление сырья: присутствие примесей в углеводородном газе, особенно серы или тяжелых металлов, может навсегда дезактивировать никелевые участки.
Соотношение пара и углерода. Несоблюдение правильного соотношения пара и углерода может привести к отложению углерода (коксованию), которое физически блокирует поры катализатора и ограничивает поток газа.
Поскольку промышленные предприятия полагаются на предсказуемое поведение катализатора для поддержания безопасности и производственных квот, стандартизированное качество производства является критически важным требованием к закупкам. Создав основу для стабильного производства, компания Kingway в 2006 году получила сертификат ISO9001:2000, гарантирующий, что физические и химические свойства ее катализаторов риформинга соответствуют документально подтвержденным стандартам управления качеством перед их применением в промышленных условиях с высокими нагрузками.
Катализаторы первичного риформинга разделены на верхнюю и нижнюю секции для управления изменяющейся тепловой динамикой и составом газа по мере прохождения сырья по трубе. Например, Z111-6YQ загружается в верхнюю часть, чтобы справиться с начальным началом реакции, а CN-16YQ загружается в нижнюю часть, чтобы максимизировать окончательную конверсию при повышении температуры.
В промышленных катализаторах первичного парового риформинга обычно используется никель в качестве активного каталитического ингредиента и оксид алюминия в качестве структурного носителя. Никель обеспечивает необходимую химическую активность для разрыва углеводородных связей, а оксид алюминия обеспечивает термическую стабильность, необходимую для выдерживания температур печи.
При вторичном автотермическом риформинге введение воздуха или кислорода создает интенсивное тепло и скорость газа в верхней части сосуда. Катализаторы, такие как Z205, загружаются в верхнюю часть специально из-за их устойчивости к высоким температурам и воздействию воздуха, поглощая это физическое и термическое напряжение для защиты первичных катализаторов конверсии, расположенных в нижней части.
Эти комбинированные первичные и вторичные каталитические системы в основном используются на крупных заводах по производству химических удобрений (аммиака), метанола и водорода, где они необходимы для преобразования сырых углеводородных газов в пригодный для использования синтез-газ.
Чтобы определить подходящую конфигурацию загрузки катализатора с учетом конкретных термических и химических требований вашего предприятия, просмотрите технические характеристики первичных и вторичных катализаторов риформинга Kingway или обратитесь к нашим инженерным ресурсам для получения подробных рекомендаций по выбору.
